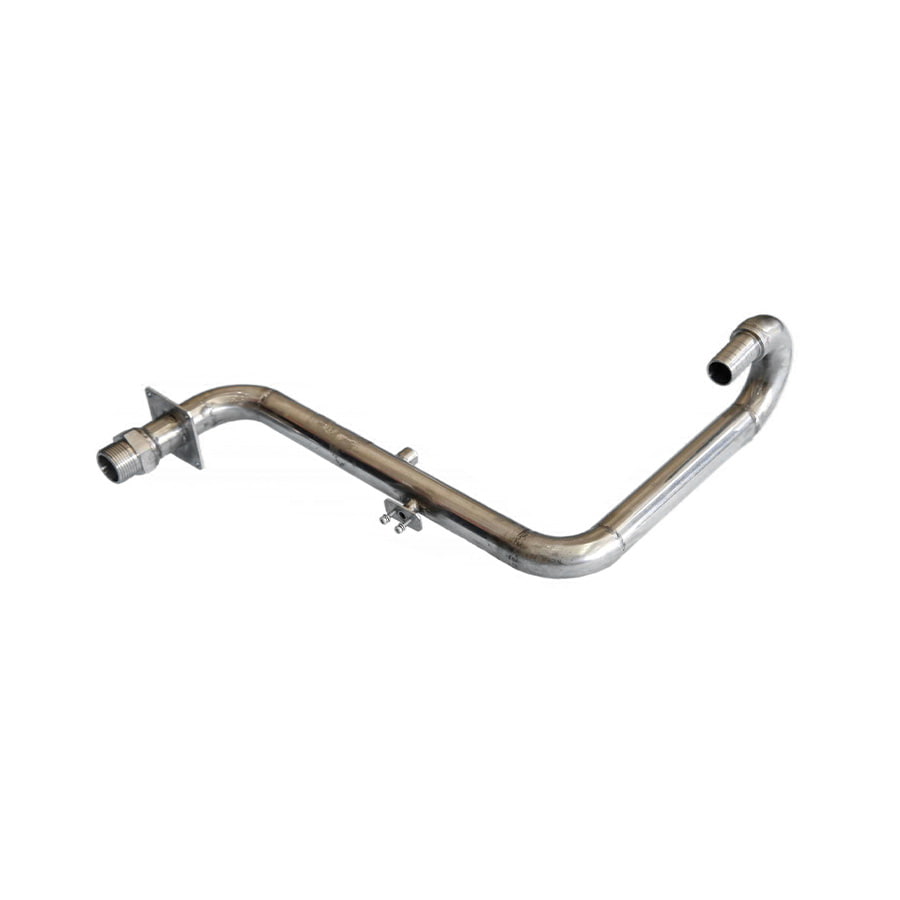

2026-05-25 스테인레스 스틸 파이프 피팅은 유체 및 가스 처리 시스템에서 배관 연결, 방향 전환, 종료 또는 분기에 사용되는 기계 구성 요소입니다. 이 제품은 스테인리스강 합금(질량 기준으로 최소 10.5%의 크롬을 함유한 철 기반 금속)으로 제조됩니다. 이 합금은 표면에 자체 복구 수동 산화물 층을 형성하여 부식, 산화 및 화학적 공격에 대한 뛰어난 저항성을 제공합니다. 이러한 기계적 강도, 내식성, 위생적인 표면 특성 및 온도 내성의 조합으로 인해 스테인레스 스틸 파이프 피팅은 탄소강 또는 플라스틱 피팅이 서비스 조건에서 부식되거나 오염되거나 고장날 수 있는 식품 및 음료 가공, 제약 제조, 화학 공장, 석유 및 가스 설비, 해양 시스템 및 건축 배관 전반에 걸쳐 선택되는 재료가 됩니다.
용어 스테인레스 스틸 파이프 피팅 상업용 주방 급수관에 사용되는 간단한 0.5인치 나사식 엘보우부터 석유화학 정유소의 대구경 스케줄 80 맞대기 용접 감속기에 이르기까지 매우 광범위한 제품을 포괄하지만 모두 스테인리스강을 다른 피팅 재료와 구별하는 기본 특성을 공유합니다. 즉, 넓은 온도 범위에 걸친 치수 안정성, 적절한 합금 등급에서 대부분의 산, 알칼리 및 염화물 환경에 대한 저항성, 유동 저항을 최소화하고 박테리아 부착에 저항하는 매끄러운 내부 보어 표면입니다. 이러한 특성은 긴 서비스 수명, 위생 또는 압력 하에서의 안전성이 타협할 수 없는 응용 분야에서 탄소강, 황동 또는 플라스틱 대체품에 비해 스테인리스강 피팅의 더 높은 단가를 정당화합니다.
스테인레스 스틸 파이프 피팅은 주로 배관 시스템 내에서의 기능에 따라 분류됩니다. 각 피팅 유형은 특정 배관 형상 또는 연결 문제를 해결하며 올바른 유형을 지정하는 것은 배관 설계 또는 수리의 첫 번째 단계입니다.
팔꿈치 change the direction of flow within a piping system. The two standard angles are 90° and 45°, with 90° elbows being far more common. Stainless steel elbows are further classified by their bend radius: short-radius elbows (1D elbows, where the centerline bend radius equals the nominal pipe diameter) produce a tight directional change in a compact space but generate higher pressure drop and flow turbulence. Long-radius elbows (1.5D elbows, centerline radius = 1.5× pipe diameter) are the standard for most process piping because their gentler curve produces lower pressure drop, less erosion at the bend, and better flow characteristics. For slurry service, sanitary systems, or applications conveying viscous fluids, long-radius elbows — or even 3D and 5D radius bends — are specified to minimize product degradation and cleaning difficulty at tight bends. 180° return bends (U-bends) are used in heat exchanger headers and coil configurations.
티 피팅은 파이프 런을 두 방향으로 분기합니다. 동일한 티는 세 개의 출구 모두에서 동일한 보어 직경을 갖습니다. 축소 티는 런 배출구보다 분기 배출구의 직경이 더 작으므로 별도의 감속기 없이 더 큰 헤더에서 더 작은 분기 라인을 가져올 수 있습니다. 크로스(4방향 피팅)는 단일 피팅에서 두 개의 수직 방향으로 분기되며 시스템의 동일한 지점에서 두 개의 분기선을 가져와야 하는 경우에 사용됩니다. 그러나 압력 및 열 순환 시 응력 집중이 더 높기 때문에 티보다 덜 일반적입니다. 식품, 유제품, 음료 및 제약 시스템에 사용되는 위생적인 스테인리스 스틸 배관에서 티는 틈이 없고 구멍이 없는 내부 형상으로 설계되어 제품 끼임을 방지하고 분해 없이 CIP(Clean-In-Place) 세척을 지원합니다.
감속기 connect pipes of different diameters in a single straight run. Concentric reducers have the same centerline axis on both ends — the pipe diameter reduces symmetrically around the centerline — and are used in vertical pipe runs and where flow symmetry is important. Eccentric reducers have one flat side, which offsets the centerline of the larger and smaller bores. Eccentric reducers are specified in horizontal liquid lines where the flat-top orientation prevents air pocket formation at the reduction (critical in pump suction lines to avoid cavitation) and in bottom-flat orientation where drainage of the line is important. The length and angle of the reducer cone affects velocity transition and pressure recovery: a gradual taper (long reducer) minimizes head loss at the transition; an abrupt step change produces turbulence and should be avoided in high-velocity or high-purity applications.
커플링은 동일한 직경의 두 파이프 끝을 직선으로 연결합니다. 풀 커플링은 두 개의 일반 파이프 끝단을 연결합니다. 절반 커플링(또는 소켓렛)은 더 큰 파이프의 측면에 용접되어 분기 연결 지점을 만듭니다. 리듀싱 커플링은 리듀서의 점진적인 테이퍼 없이 다양한 직경의 파이프를 연결합니다. 급격한 전환이 허용되는 작은 직경 차이에 사용됩니다. 유니온은 너트, 수형 끝, 암형 끝에서 파이프를 자르거나 풀지 않고도 분리할 수 있는 3피스 커플링 변형으로, 기기 연결부, 펌프 흡입구 및 배출구 노즐, 제어 밸브 설치와 같이 유지 관리를 위해 장비를 정기적으로 제거해야 하는 위치에서 매우 유용합니다.
캡과 플러그는 파이프 끝을 마감합니다. 파이프 캡은 파이프 끝 외부에 맞으며 용접, 납땜 또는 나사산 처리되어 라인을 영구적으로 또는 일시적으로 닫습니다. 나사형 피팅의 보어 또는 파이프 끝 부분에 삽입되는 플러그입니다. 두 가지 모두 사용하지 않는 분기 연결을 막고, 실제 시스템에 연결하기 전에 완성된 배관 부분에 대한 압력 테스트를 수행하고, 단계별 건설 중에 라인을 캡핑하는 데 사용됩니다. 스테인리스강 공정 시스템에서 캡과 플러그는 조인트의 갈바닉 부식을 방지하기 위해 파이프 및 기타 부속품과 동일한 합금 등급으로 지정되어야 합니다. 예를 들어 304 SS 캡과 316 SS 배관을 혼합하는 것은 이러한 합금 간의 갈바닉 전위차가 작기 때문에 일반적으로 허용되지만 스테인리스강과 탄소강 또는 구리 피팅을 혼합하려면 신중한 평가가 필요합니다.
니플은 양쪽 끝에 수나사가 있는 짧은 길이의 파이프로 두 개의 암나사 피팅을 연결하는 데 사용됩니다. 밀착형 니플(런닝 니플이라고도 함)은 전체 길이에 나사산이 있고 사이에 나사산이 없는 부분이 없습니다. 육각 니플에는 렌치 구매를 위한 중앙 육각 섹션이 있습니다. 부싱은 외부에 수나사산이 있고 내부에 암나사가 있는 나사형 감속기로, 더 작은 수나사형 파이프 또는 피팅을 수용하기 위해 더 큰 암나사형 피팅을 조정하는 데 사용됩니다. 이 작은 피팅은 계측 연결부, 유틸리티 헤더 및 스테인리스강 시스템에서 컴팩트한 나사형 연결이 필요한 모든 곳에서 중요한 역할을 합니다.
피팅이 파이프에 결합되는 방식인 연결 방법은 배관 조인트의 압력 등급, 누출 무결성, 분해 기능 및 설치 비용을 결정하는 데 있어 피팅 유형만큼 중요합니다. 스테인레스 스틸 파이프 피팅은 네 가지 기본 연결 방법으로 제공됩니다.
| 연결 유형 | 일반적인 파이프 크기 범위 | 압력 등급 | 최고의 대상 |
| 나사형(NPT/BSP) | 1/8" – 4"(DN6–DN100) | 최대 클래스 3000(6,000psi) | 유틸리티, 저압, 탈착식 조인트 |
| 소켓 용접 | 1/8" – 2"(DN6–DN50) | 최대 클래스 3000/6000 | 소구경 고압 프로세스 배관 |
| 맞대기 용접 | 1/2" – 48"(DN15–DN1200) | 전체 파이프 정격(감소 없음) | 공정배관, 고압, 대구경 |
| 압축/페룰 | 1/16" – 2"(계측) | 최대 10,000psi(튜브 OD에 따라 다름) | 계측기, 튜브, 탈착식 조인트 |
나사식 스테인리스강 피팅은 테이퍼형 NPT(미국 표준 National Pipe Taper) 또는 평행 BSP(영국 표준 파이프, 유럽, 아시아 및 북미 이외의 대부분의 세계에서 일반적) 나사산을 사용하여 나사산 맞물림과 나사산 밀봉제 화합물을 통해 밀봉하는 연결을 만듭니다. NPT 나사산은 테이퍼에 의해 자체 밀봉됩니다. 피팅이 조여지면 테이퍼형 나사산 측면이 함께 쐐기로 고정되어 누출 경로가 줄어듭니다. 그러나 기포 밀봉을 달성하려면 PTFE 테이프, 파이프 도프 또는 혐기성 나사산 밀봉제가 필요합니다. BSP 평행 스레드(BSPP)에는 테이퍼형 씰보다는 페이스 씰(나사산 표면에 결합된 와셔 또는 O-링)이 필요합니다. BSP 테이퍼 나사(BSPT)는 NPT와 유사하게 작동합니다. 나사형 스테인리스 피팅은 벽 두께 및 나사 결합에 따라 압력 등급(2000, 3000 및 6000lb)으로 등급이 지정됩니다. 3000lb 클래스 ½" 스테인리스 엘보는 주변 온도에서 약 6,000psi 작동 압력 등급을 갖습니다.
소켓 용접 피팅은 조인트 외부 주위에 필렛 용접되기 전에 파이프가 정의된 깊이까지 삽입되는 각 연결 끝에 오목한 소켓이 있습니다. 이 설계는 정렬이 간단하고, 절단면을 사각형으로 만드는 것 외에는 파이프 끝단 준비가 필요하지 않으며, 올바르게 용접하면 강력하고 완전한 강도의 조인트를 생성합니다. 파이프 끝과 소켓 바닥 사이의 내부 틈새(일반적으로 용접 전에 남는 1.6mm 간격)는 염화물 함유 서비스에서 알려진 응력 집중 및 잠재적 틈새 부식 부위로, 이는 소켓 용접 피팅을 공격적이지 않은 서비스 또는 완전 관통 밀봉 용접을 통해 틈새를 제거할 수 있는 상황으로 제한합니다. ASME B16.11은 미국의 소켓 용접 피팅 치수에 대한 관리 표준이며 전 세계적으로 널리 참조됩니다.
맞대기 용접 스테인리스강 피팅은 2" 공칭 보어를 초과하는 모든 공정 배관과 전체 파이프 정격 압력 용량, 방사선 용접 검사 또는 위생적인 내부 표면 연속성이 필요한 모든 서비스에 대한 표준입니다. 피팅과 파이프 끝은 정의된 각도(일반적으로 표준 V 홈 용접 준비의 경우 37.5°)로 경사지고, 끝에서 끝까지 정렬되고, 완전 관통으로 융합 용접됩니다. 올바르게 실행된 맞대기 용접 이음매는 모체 파이프와 동일한 압력 등급을 가지며, 내부 틈새가 없으며, 연속 표면으로 내부 부동태화 또는 전해연마할 수 있는 매끄러운 내부 프로파일을 갖습니다. ASME B16.9는 NPS ½" ~ 48"의 맞대기 용접 피팅 치수를 규정합니다. 올바른 맞춤 및 용접 강도를 위해서는 벽 두께 일정(일정 5S, 10S, 40S, 80S)이 파이프와 피팅 간에 일치해야 합니다.
가장 친숙한 Swagelok 및 Parker A-Lok 유형의 이중 페룰 피팅인 스테인리스강 압축 피팅은 튜브 OD에 물리는 강화된 전면 페룰과 너트를 조일 때 스프링백 및 진동 저항을 제공하는 후면 페룰을 사용하여 튜브 외부를 고정합니다. 이러한 피팅은 용접이 필요하지 않으며, 여러 번 다시 제작할 수 있는 누출 방지 조인트를 생성하며, 스테인리스강으로 제작되어 매우 높은 압력(작은 튜브 크기의 경우 최대 10,000psi)에 견딜 수 있습니다. 이는 기기 튜빙, 샘플 시스템, 분석기 연결, 유압 기기 및 실험실 가스 라인을 위한 표준 연결 방법입니다. 주요 설치 요구 사항은 정확한 튜브 벽 두께와 경도입니다. 페룰이 올바르게 물리려면 튜브가 피팅 본체보다 더 단단해야 합니다. 연화 어닐링 튜빙과 경질 인발 튜빙은 조립 시 누출 방지에 영향을 미치는 서로 다른 바이트 특성을 갖습니다.
재료 등급 선택은 스테인레스 스틸 파이프 피팅을 지정하는 데 있어 가장 중요한 결정입니다. 부식성 환경에서 잘못된 등급은 실패할 수 있으며 때로는 치명적일 수 있습니다. 반면 불필요하게 높은 등급은 이점 없이 비용만 추가합니다. 이는 파이프 피팅 응용 분야에서 가장 일반적으로 사용되는 등급입니다.
| 등급 | UNS 번호 | 주요 합금 요소 | 일반적인 응용 |
| 304 / 1.4301 | S30400 | 크롬 18%, 니켈 8% | 일반용, 식품, 물, 약품 |
| 304L / 1.4307 | S30403 | 크롬 18%, 니켈 8%, low carbon | 용접 어셈블리, 감작에 민감한 서비스 |
| 316 / 1.4401 | S31600 | 16% Cr, 10% Ni, 2% Mo | 해양, 염화물 환경, 공정 화학물질 |
| 316L / 1.4404 | S31603 | 16% Cr, 10% Ni, 2% Mo, 저탄소 | 용접공정 배관, 제약, 식품 |
| 317L | S31703 | 18% Cr, 13% Ni, 3.5% Mo | 316L, 펄프/종이보다 내염화물성이 우수함 |
| 2205 듀플렉스 | S32205 | 22% Cr, 5% Ni, 3% Mo, N | 고강도, 염화물 SCC 저항성, 해양 |
| 904L | N08904 | 20% Cr, 25% Ni, 4.5% Mo, Cu | 황산, 부식성이 강한 화학용역 |
304등급 스테인리스강(공칭 18% 크롬 및 8% 니켈 구성으로 인해 18/8이라고도 함)은 전 세계적으로 가장 널리 생산되고 비축되는 스테인리스강 등급이며 배관, 식품 서비스, 유제품, 수처리 및 일반 산업 응용 분야에 사용되는 스테인리스강 파이프 피팅의 대부분을 차지합니다. 이는 대부분의 비염화물 환경에서 뛰어난 내식성을 제공하고 용접성이 우수하며 고합금 등급에 비해 비용 이점을 제공합니다. 304L 등급은 저탄소 변형(최대 0.03% 탄소 대 표준 304의 경우 0.08%)으로, 낮은 탄소 함량으로 인해 용접 중 열 영향부에서 탄화물 석출을 방지하기 때문에 용접 조립에 선호됩니다. 이는 서비스 중 입계 부식 민감성을 생성할 수 있는 민감화 현상입니다. 실제로 대부분의 피팅 공급업체는 현재 304L(압연 어닐링 조건에서 304 기계적 요구 사항을 충족)만 보유하고 있으며 304와 304L에 대한 이중 인증이 일반적입니다.
316 등급 스테인리스 스틸에 2~3% 몰리브덴을 첨가하면 해수, 해안 대기, 염소 처리된 세척 용액 및 다양한 화학 공정 흐름과 같은 염화물 함유 환경에서 공식 및 틈새 부식에 대한 저항성이 크게 향상됩니다. 이로 인해 316 및 316L 스테인레스 스틸 파이프 피팅은 해양 시설, 해양 플랫폼, 해안 옥외 배관, 제약 및 생명 공학 공정 시스템(더 높은 순도의 마감재와 몰리브덴 함량이 함께 CIP 시스템에 사용되는 공격적인 위생 화학 물질에 대한 더 나은 저항성을 제공) 및 희석된 산, 알코올 및 염화물 함유 공정 흐름을 처리하는 화학 공정 배관에 대한 표준 사양이 됩니다. 많은 배관 엔지니어가 사용하는 경험 법칙은 다음과 같습니다. 깨끗한 물, 식품 접촉 및 일반적인 가벼운 부식 서비스에는 304/304L을 사용합니다. 서비스에 염화물, 바닷물 또는 화학 공정 흐름이 포함되는 경우에는 316/316L을 지정하십시오.
미세 구조가 약 50% 오스테나이트이고 50% 페라이트인 이중 스테인리스강은 304 또는 316 오스테나이트 등급의 약 2배에 달하는 항복 강도를 제공하며, 고온 염화물 서비스에서 304 및 316 SS의 주요 파손 모드인 염화물 응력 부식 균열(SCC)에 대한 탁월한 저항성과 결합됩니다. 2205등급(가장 일반적인 듀플렉스 등급)은 고강도와 염화물 저항성이 결합되어 더 높은 재료 및 제조 비용을 정당화하는 해양 석유 및 가스 배관, 해수 시스템, 담수화 플랜트 배관, 펄프 및 제지 산업 화학 라인에 널리 사용됩니다. 듀플렉스 등급의 강도가 높기 때문에 동일한 압력 등급에서 오스테나이트 등급에 비해 벽 두께를 줄일 수 있으며, 이는 무게에 민감한 해양 응용 분야에서 더 높은 재료 비용을 부분적으로 상쇄합니다.
스테인레스 스틸 파이프 피팅은 치수, 재료 구성, 기계적 특성, 압력 등급 및 테스트 요구 사항을 관리하는 포괄적인 국제 표준 세트에 따라 제조 및 테스트됩니다. 표준에 따라 피팅을 지정하면 치수 상호 교환성, 검증된 재료 특성 및 문서화된 규정 준수가 보장됩니다. 이는 압력 시스템 설계 코드 규정 준수 및 제3자 검사에 매우 중요합니다.
스테인레스 스틸 파이프 피팅의 표면 마감은 내식성, 위생적 세척성, 흐름 특성 및 외관에 영향을 미칩니다. 이는 애플리케이션마다 다르게 지정되며 조달 사양에 명확하게 정의되어야 합니다.
밀 마감은 단조, 압출 또는 압연을 통해 생산된 표면으로, 약간 거칠고 흐릿한 회색 외관을 가지며 열간 가공으로 인해 스케일이나 산화물이 발생할 수 있습니다. 산세 마감(산세척 또는 스케일 제거라고도 함)은 질산-불화수소산 산세조를 사용하여 제조 시 발생하는 열 스케일과 표면 오염을 제거하여 깨끗한 스테인리스 표면과 부동태 산화물 층을 복원합니다. 산세 및 부동태화 피팅은 외관은 중요하지 않지만 내식성과 재료 청결성이 요구되는 대부분의 산업 공정 배관 응용 분야의 기본 사양입니다. ASTM A380 및 ASTM A967은 스테인리스강 부품의 세척, 스케일 제거 및 부동태화를 관리합니다.
기계적 연마는 일반적으로 마이크로미터 단위의 Ra(산술 평균 거칠기)로 표시되는 정의된 표면 거칠기 값을 얻기 위해 점점 더 미세한 연마재를 사용합니다. 스테인리스 파이프 피팅의 일반적인 기계적 광택 등급에는 180방(Ra 약 0.8μm), 240방(Ra 약 0.4μm) 및 320방(Ra 약 0.2μm)이 포함됩니다. 위생 및 위생 응용 분야에서는 내부 표면 마감이 중요합니다. 거친 내부 표면은 CIP 세척 솔루션이 안정적으로 도달할 수 없는 미세한 틈에 박테리아를 숨기는 반면, 더 매끄러운 표면(대부분의 식품 응용 분야에서 내부적으로 Ra ≤ 0.8 µm, FDA 및 EHEDG 지침에 따라 제약 응용 분야에서 Ra ≤ 0.4 µm)은 안정적으로 세척되고 제자리에서 살균됩니다. 외부 광택은 외관이 중요한 건축, 식품 서비스 및 클린룸 응용 분야에서 미용상의 이유로 지정됩니다.
전해연마는 스테인레스 스틸 표면에서 얇고 제어된 층을 용해하여 마이크로 피크와 오염 물질을 제거하고 마이크로 밸리를 남기는 전기화학적 공정으로, 기계적으로 연마된 스테인레스보다 더 부드럽고(일반적으로 사전 연마 기계적 마감에 비해 Ra가 50% 향상됨) 더 밝고 내부식성이 뛰어난 표면을 생성합니다. 전해연마 공정은 또한 철에 비해 표면의 크롬을 우선적으로 풍부하게 하여 더 두껍고 더 보호적인 수동 산화물 층을 생성합니다. 전해연마 스테인레스 스틸 파이프 피팅은 제품 순도와 박테리아 오염 방지가 가장 중요한 초고순도(UHP) 반도체 공정 가스 시스템, 제약 주사용수(WFI) 및 정제수 시스템, 생명공학 공정의 표준입니다. Ra ≤ 0.25 µm의 내부 전해연마는 일반적인 제약 사양입니다.
스테인레스 스틸 파이프 피팅을 올바르게 선택하려면 서비스 조건, 기계적 요구 사항, 규제 상황 및 실제 설치 요소를 포괄하는 구조화된 일련의 질문을 통해 작업해야 합니다. 이들 중 하나라도 건너뛰면 설치된 배관 시스템에서 수정하는 데 비용이 많이 드는 오류가 발생합니다.
